Seit Jahren sieht der Stahlbausektor das Bohren auf der Baustelle als Standard. Man ist es gewohnt, es ist etabliert – und es ist teuer, zeitaufwendig und risikoreich. Lindapter argumentiert schon lange, dass es eine bessere Möglichkeit gibt. Jetzt haben wir den Beweis angetreten und die Werte erfasst.

Das Problem, mit dem die Branche noch immer lebt

Wer schon einmal an einem Stahlbauprojekt gearbeitet hat, kennt die konkreten Herausforderungen von Bohr- und Schraubverbindungen. Die Ausrüstung ist schwer. Der Prozess ist langsam. Die Fehlertoleranz ist gering. Und wenn nur eine Kleinigkeit schiefgeht – eine Bohrung mit falschem Winkel, an falscher Stelle oder mit falschem Durchmesser – kann der Nachbesserungsaufwand die Kosten des ursprünglichen Arbeitsschritts bei Weitem überschreiten.

Trotzdem ist das baustellenseitige Bohren in weiten Teilen der Bau- und Fertigungsindustrie die Methode der Wahl geblieben. Nicht, weil es noch immer die beste Lösung ist, sondern weil man es so gewohnt ist. Das Zögern ist nachvollziehbar: Die Werkzeuge sind vertraut, das Personal ist auf die Methode geschult und der Prozess ist fest in den Projektplänen verankert.

Doch Vertrautheit bedeutet nicht automatisch Effizienz. Und in einer Branche, in der die Arbeitskosten steigen, die Projektzeitpläne knapper werden und die Anforderungen an den Arbeitsschutz immer weiter zunehmen, waren die realen Kosten des baustellenseitigen Bohrens nie höher.

Lindapter argumentiert seit Jahrzehnten für eine intelligentere Alternative. Unsere Trägerklemmensysteme machen das baustellenseitige Bohren überflüssig. Sie bieten eine stufenlos flexible, statisch nachweisbare und erheblich schnellere Methode zur Verbindung von Stahlkonstruktionen – ohne eine einzige neue Bohrung. Aus der Branche kam vielfach die Reaktion: Liefert uns Zahlen.

Genau das haben wir jetzt getan.

Der Test: Die gleiche Verbindung, die gleichen Bedingungen, echte Ergebnisse

Wir haben einen kontrollierten Eins-zu-eins-Vergleich bei einem unabhängigen Stahlbauer in Auftrag gegeben. Die Aufgabe war klar: Montieren Sie dieselbe Stahlverbindung – mit vier Schrauben–einmal mit der herkömmlichen Methode Bohren und Schrauben vor Ort und einmal mit den Trägerklemmen von Lindapter. Die gleichen Stahlbauteile, die gleiche Umgebung, der gleiche Ausgangspunkt. Für eine absolut identische Ausrichtung bei beiden Methoden wurde die Bezugslinie für die Oberkante der neuen Stahlkonstruktion auf beiden Profilen vorab markiert.

Die einzige Variable war das Verbindungsverfahren.

Wir haben bei beiden Optionen die Zeit von Anfang bis Ende gestoppt und jeden einzelnen Schritt mit der Kamera festgehalten, um maximale Transparenz und ein eindeutiges Resultat zu gewährleisten.

Das Ergebnis:

• Herkömmliches Bohren und Verschrauben: 18 Minuten 05 Sekunden
• Lindapter-Trägerklemmen: 2 Minuten 24 Sekunden

Das bedeutet eine Zeitersparnis von fast 16 Minuten bei einer einzigen Vier-Schrauben-Konfiguration. Lindapter war 8-mal schneller – eine Verkürzung der Montagezeit um ganze 87%!

Kein Schätzwert, keine Hochrechnung, sondern das gemessene, dokumentierte Ergebnis eines kontrollierten Vergleichstests durch einen unabhängigen Stahlbaubetrieb unter realen Arbeitsbedingungen.

Der Bohrprozess im Detail: Jeder Einzelschritt kostet Zeit

Um diesen enormen Zeitunterschied zu verstehen, muss man das baustellenseitige Bohren einmal genauer betrachten. Es handelt sich nicht um einen einzelnen Handgriff, sondern eine Kette von Arbeitsschritten, die jeweils Zeit brauchen, Fachkompetenzen voraussetzen und Fehlerrisiken bergen.

Schritt 1: Einrichten der Ausrüstung

Bevor überhaupt gebohrt werden kann, muss das Team eine Magnetbohrmaschine beschaffen, transportieren und in Position bringen. Dabei geht es um ein großes, schweres Spezialgerät. Auf der Baustelle ist allein das Bewegen der Maschine von Verbindungspunkt zu Verbindungspunkt – besonders in der Höhe – eine Herausforderung. Meistens ist außerdem eine externe Stromversorgung nötig. Auf vielen Baustellen bedeutet das die Verlegung längerer Zuleitungskabel oder die Aufstellung eines Generators.

Schritt 2: Einmessen und Anreißen

Jedes Loch muss vor dem Bohren exakt markiert werden. Das bedeutet: Einmessen, Anreißen und Kontrollieren jeder einzelnen Verbindungsposition. Schon der kleinste Fehler in dieser Phase hat negative Konsequenzen für alle nachfolgenden Schritte. Bei einer komplexen Konstruktion mit vielen Verbindungsstellen kann allein auf diesen Schritt ein Großteil des Arbeitstages entfallen.

Schritt 3: Das Bohren

Die Magnetbohrmaschine wird positioniert und fixiert. Dann wird das Loch gebohrt. Dabei entstehen Hitze, Lärm und erhebliche Mengen an Bearbeitungsrückständen wie Metallspäne. Zudem können u.U. Dämpfe von Kühlschmiermitteln freigesetzt werden, von denen eine konkrete Gesundheitsgefährdung für das Personal auf der Baustelle ausgeht.

Schritt 4: Einhaltung von Sicherheitsvorschriften für Heißarbeiten

Auf vielen Baustellen wird Bohren als Heißarbeit eingestuft, d. h. vor Arbeitsbeginn muss eine entsprechende Genehmigung vorliegen. Wenn das Gebäude bzw. die Konstruktion kein Brandschutzsystem hat, muss u.U. die ganze Zeit über eine Brandwache abgestellt sein: eine zusätzliche Arbeitskraft, weitere Kosten und noch eine logistische Variable im Projektablauf.

Schritt 5: Reinigung und Beseitigung von Bearbeitungsrückständen

Nach dem Bohren müssen das Loch und die Arbeitsumgebung von Spänen und Metallstaub gesäubert werden. Diese notwendige Sicherheitsmaßnahme – lose Metallpartikel sind scharfkantig, gesundheitsschädlich und eine Rutschgefahr, besonders in der Höhe –, bedeutet einen Zeitaufwand, der im Terminplan selten explizit aufgeführt ist, aber bei jedem Projekt ins Gewicht fällt.

Schritt 6: Ausbesserung der Beschichtung

Jedes Loch, das in verzinkten oder beschichteten Stahl gebohrt wird, beschädigt der Korrosionsschutz. Wird dieser Schaden nicht ausgebessert, entsteht eine Schwachstelle, die im Laufe der Lebensdauer der Konstruktion immer korrosionsanfälliger wird. Üblich ist die Nachbehandlung jeder einzelnen Bohrung mit einer geeigneten Beschichtung, d. h. mit der entsprechenden Zinkstaubfarbe, Kaltverzinkung oder Brandschutzbeschichtung. Auch das kostet Zeit und Material und wird unter Termindruck schnell vergessen.

Schritt 7: Das Verschrauben

Erst wenn die Bohrungen fertig sind, kann die Verbindung verschraubt werden – vorausgesetzt, die Löcher sind an der richtigen Stelle, haben den richtigen Durchmesser und den korrekten Winkel. Wenn nur eine dieser Bedingungen nicht erfüllt ist, stoppt der Baufortschritt, während der Fehler analysiert und nachgearbeitet werden muß..

Schritt 8: Nachbesserung (sofern erforderlich)

Vorgebohrte Stahlbauelemente, die auf der Baustelle eintreffen, verlangen eine sehr präzise Ausrichtung. Wenn die Bohrungen aufgrund von Fertigungstoleranzen, Setzungen, Bauteilbewegungen oder Messfehlern nicht fluchten, sind die Lösungsmöglichkeiten begrenzt – und keine davon geht schnell. Die Nachbearbeitung von Bohrungen in Stahlkonstruktionen vor Ort ist teuer, ablaufstörend und in einigen Fällen ohne Austausch des Bauteils schlicht unmöglich.

Die Nachteile des baustellenseitigen Bohrens

Die folgenden Aspekte verdeutlichen die Kosten, die sich bei der Entscheidung für eine gebohrte und verschraubte Verbindung anstelle einer Trägerklemmenverbindung aufsummieren:

• Teure Spezialausrüstung erforderlich: Magnetbohrmaschinen gehören nicht zur Standardausrüstung auf der Baustelle. Das Gerät muss beschafft, zum Einsatzort transportiert, positioniert und instandgehalten werden. Bei Projekten mit vielen hochgelegenen Verbindungspunkten ist der Aufwand beträchtlich.
• Zeitaufwendig und teuer bei Fehlern: das Einmessen, Anreißen, Bohren und schließlich das Verschrauben bilden einen mehrphasigen Prozess. In jeder dieser Phasen führen Fehler zu Nacharbeit, was im Stahlbau oft massive Verzögerungen im Zeitplan bedeutet.
• Fehler bei Größe, Position oder Winkel sind schwer zu korrigieren: Ein Loch, das im falschen Winkel oder an der falschen Stelle gebohrt wurde, lässt sich nicht einfach verschieben. Die Lösungsmöglichkeiten sind begrenzt: zuschweißen und neu bohren (teuer und im Hinblick auf die Statik problematisch) oder das gesamte Bauteil komplett austauschen.
• Bohren kann die statische Tragfähigkeit des Stahls schwächen: Jedes Loch in einem Bauteil reduziert dessen Querschnittsfläche und damit seine Tragfähigkeit. In den meisten Fällen wird dies zwar bei der Auslegung berücksichtigt; trotzdem handelt es sich um eine gravierende und irreversible Veränderung am Bauteil.
• Die Entstehung von gefährlichen Spänen und Metallstaub sowie Schäden an Schutzbeschichtungen: Späne und Metallstaub stellen Risiken für die Gesundheit und Sicherheit am Arbeitsplatz dar. Bearbeitungsrückstände müssen sicher gehandhabt und entsorgt werden. Die Beschädigung der Beschichtung an jedem Bohrloch birgt zudem ein langfristiges Korrosionsrisiko.
• Unter Umständen ist eine Stromversorgung auf der Baustelle erforderlich: Es gibt zwar akkubetriebene Magnetbohrmaschinen, allerdings mit Einschränkungen bei der Laufzeit und Leistung. Viele Projekte verlangen nach wie vor Netz- oder Generatorstrom und machen die Baustellenlogistik komplexer.

Die Lindapter-Lösung – und wie sie all diese Herausforderungen überwindet

Die Trägerklemmen von Lindapter umschließen den Flansch des jeweiligen Stahlprofils, ohne dass hieran in irgendeiner Weise etwas verändert werden muss. Keine Löcher. Keine Hitzeentwicklung. Kein baustellenseitiges Bohren. Die Verbindung wird mit herkömmlichen Handwerkzeugen montiert und lässt sich vor dem endgültigen Festziehen flexibel justieren.

Die daraus resultierenden Vorteile sind weitaus mehr als kleine Verbesserungen – sie sind elementar für die gesamte Konstruktion:

• Stufenlos flexibel: Die Position einer Lindapter-Verbindung kann vor dem Festziehen exakt eingestellt, überprüft und ggf. verändert werden. Erst wenn alles perfekt passt, wird die Verbindung festgezogen. Vorgebohrte Stahlkomponenten bieten keinerlei Flexibilität dieser Art.
• Kein baustellenseitiges Bohren notwendig: Die größten Zeitfresser, Kostentreiber und Risikofaktoren der gebohrten und geschraubten Verbindung spielen in diesem Prozess einfach keine Rolle.
• Keine Schwächung vorhandener Konstruktionen durch Löcher: Das Stahlbauteil behält seine volle Querschnittsintegrität. Nichts wird weggenommen. Nichts wird verändert.
• Kein Ausbessern der Verzinkung oder Beschichtung: Da keine Löcher gebohrt werden, bleibt die Schutzbeschichtung vollständig intakt. Durch den Verbindungsprozess entstehen keinerlei neue korrosionsanfällige Stellen.
• Kein zeitaufwändiges Arbeiten mit Magnetbohrmaschinen: Rüstzeiten, Positionierung, Bohren und Beseitigung von Bearbeitungsrückständen entfallen komplett. Das ausführende Unternehmen kommt mit Standardwerkzeug auf die Baustelle und hinterlässt die Verbindungen fix und fertig.
• Keine externe Stromversorgung notwendig: Für die Lindapter-Verbindungen sind keine Elektrowerkzeuge notwendig. Ein besonders großer Vorteil ist das auf abgelegenen Baustellen, bei denkmalgeschützten Gebäuden oder in bewohnten Objekten, wo das Verlegen von Stromleitungen zu einem Anschluss aufwändig oder gar unmöglich ist.
• Keine Bohrungen in falscher Größe, am falschen Ort oder im falschen Winkel: Die Verbindung wird direkt am vorhandenen Stahlbauteil vorgenommen. Maßfehler in der Fertigung oder Setzungen auf der Baustelle halten die Montage nicht auf – sie werden durch die Flexibilität des Systems einfach ausgeglichen.
• Kein gefährlicher Metallstaub: Nichts muss gebohrt, getrennt oder geschliffen werden. Es wird durchgehend mit sauberem Stahl und sauberem Werkzeug gearbeitet.

Die Zahlen im Maßstab

16 Minuten eingesparte Zeit bei nur einer Verbindung sind schon nicht wenig. Hochgerechnet auf das gesamte Projekt ergibt sich ein entscheidender Wettbewerbsvorteil.

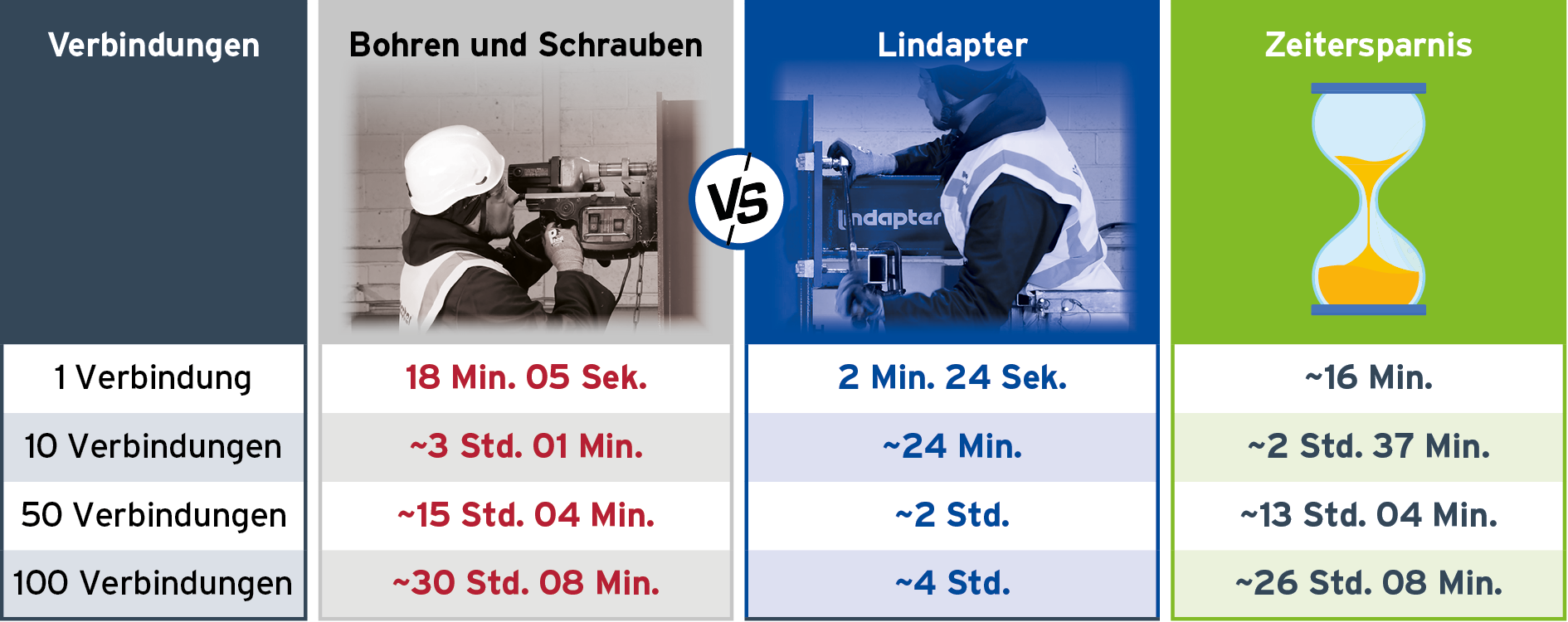

Aus dem Resultat unseres Vergleichs ergibt sich folgendes Bild:

Diese Zahlen ergeben sich einfach aus der gemessenen Zeit pro Verbindung. In Wirklichkeit ist der Vorteil der Klemmverbindungen gegenüber dem Bohren noch weitaus größer.

Die Ermüdung beim Bohren ist ein konkreter Faktor: Eine Fachkraft, die im Rahmen eines Projekts mit einer Magnetbohrmaschine in der Höhe mehrere Verbindungen herstellt, hält das Tempo der kontrollierten Testumgebung nicht auf Dauer durch. Verschlissene Bohrer bremsen das Vorankommen. Die Ausrüstung muss immer wieder neu positioniert werden. Stromkabel müssen neu verlegt werden. Verschiedene Personen arbeiten unterschiedlich schnell, und Schichtwechsel kosten zusätzliche Zeit. Brandwachen müssen koordiniert und Heißarbeitsgenehmigungen regelmäßig erneuert werden.

Keiner dieser negativen Faktoren ist für die Lindapter-Lösungen relevant. Das Werkzeug wiegt nicht viel, der Prozess bleibt immer gleich und die körperliche Belastung ist nur ein Bruchteil dessen, was das Bohren in der Höhe verlangt. Der Zeitvorsprung (um das 8-Fache im kontrollierten Test) und die konkreten Vorteile sind auf einer echten Baustelle meist noch wesentlich größer.

Weitere Argumente im Hinblick auf die Gesamtbranche

Die Bau- und Fertigungsindustrie steht massiv unter Druck. Die Arbeitskosten steigen. Qualifizierte Fachkräfte sind immer schwerer zu finden und langfristig zu binden. Projektlaufzeiten sind knapper als je zuvor. Die Einhaltung von Arbeitsschutzbestimmungen wird anspruchsvoller, genauer kontrolliert und hat im Ernstfall weitreichendere Konsequenzen.

Vor diesem Hintergrund ist die Strategie, baustellenseitiges Bohren überall dort einzusparen, wo es konstruktiv möglich ist, keine rein wirtschaftliche. Sie ist vielmehr auch sinnvolles Risikomanagement. Jede Genehmigung für Heißarbeiten bedeutet ein Haftungsrisiko. Jede Person, die in der Höhe mit einer Magnetbohrmaschine arbeitet, ist einer erhöhten Gefahr ausgesetzt. Jedes falsch gebohrte Loch gefährdet den Zeitplan. Und jede Stelle, an der die Beschichtung nicht vollständig wiederhergestellt wurde, führt auf Dauer zu einem Problem beim Werterhalt der Konstruktion und Gewährleistungsproblemen.

Bei den meisten Stahlbauprojekten sind die Arbeitskosten der größte Posten. Und Zeit ist bei jedem Bauprogramm die knappste Ressource. Das Lindapter-Verfahren ist daher nicht einfach nur eine schnellere Verbindungsmethode – es ist eine grundlegend kosteneffizientere Lösung.

Sie haben nach den Zahlen gefragt. Wir haben sie geliefert. Das Ergebnis spricht für sich.
