Typ GF Grate-Fast™

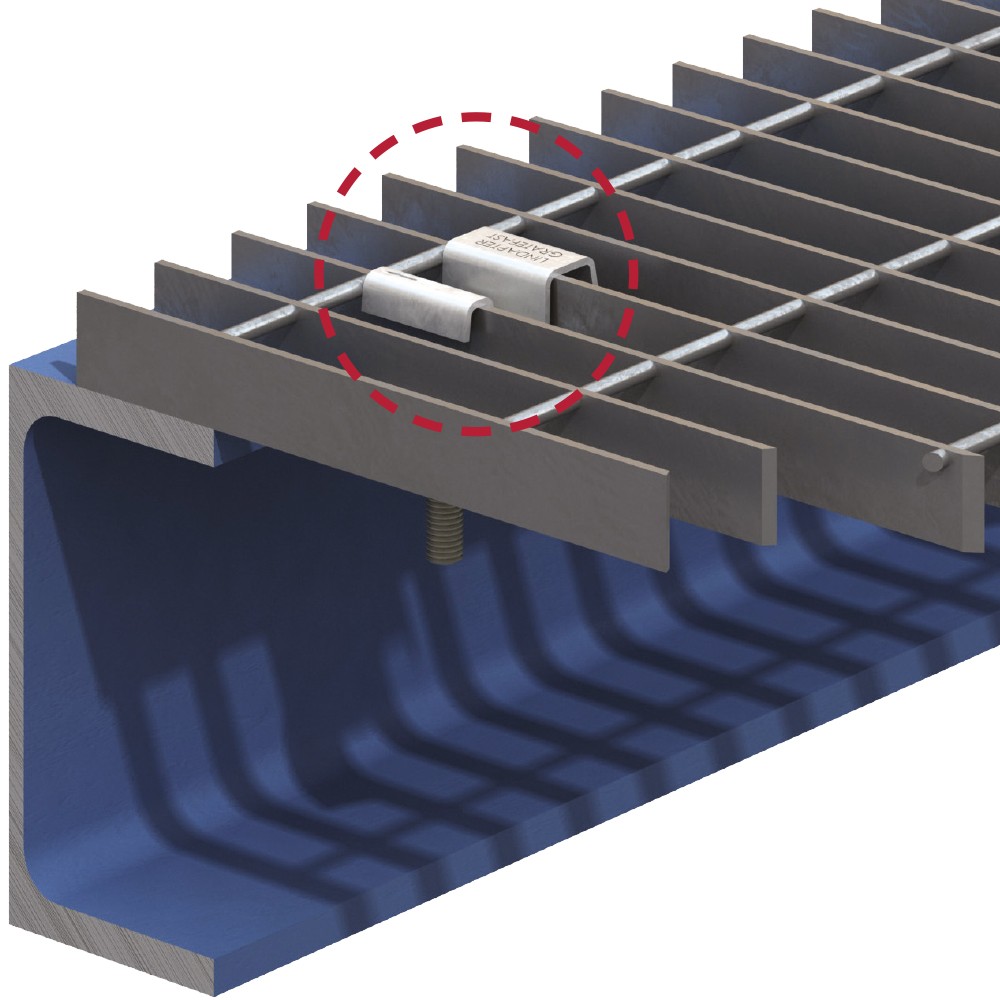

Eine hoch belastbare Bodenbefestigung zur Befestigung von Gitterrosten mit rechteckigem Maschenbild an der tragenden Stahlkonstruktion ohne Bohren oder Schweißen vor Ort.

Technische Spezifikation anzeigen

Übersicht

Das Verbindungselement Typ GF Grate-Fast macht kostspielige Gerüste oder Arbeitsbühnen überflüssig, weil kein Zugang zur Unterseite des Bodens erforderlich ist. Die Montage erfolgt schnell und sicher von oben, häufig von nur einer Person, was die Kosten erheblich senkt. Der Grundkörper aus Temperguss sorgt im Zusammenspiel mit der einzigartigen abgestuften Klemmfläche, die sich unter der Stahlkonstruktion festzieht, für eine hervorragende Klemmkraft und eine sichere Verbindung. Für weitere Informationen können Sie unten das Datenblatt herunterladen.

Funktionen und Vorteile

  • Große Klemmkraft durch Grundkörper aus Temperguss.
  • Lloyd’s getestet auf Stoß- und Vibrationsfestigkeit.
  • Vormontiert für schnelle und einfache Montage.
  • Nur für Fußverkehrsflächen.
  • Nicht geeignet für geneigte Flansche.

Zulassungen

Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.

Eigenschaften

  • Material:

    • Flügelklammer:
        ◦ Edelstahl, Grade 304 (Werkstoffnummer 1.4301) (nur GF08).
        ◦ Normalstahl, feuerverzinkt (nur GF10HDG und GF210HDG).
    • Grundkörper
        ◦ Temperguss, Sheraplex (nur GF08).
        ◦ Temperguss, feuerverzinkt (nur GF10HDG und GF210HDG).

  • Brandverhalten: A1 (Stahl).

Beständigkeit und Korrosionsschutz:

Korrosivitätsklasse Feuerverzinkter Stahl Galvanisch verzinkter Stahl
C1 Mehr als 50 Jahre Mehr als 20 Jahre
C2 Mehr als 50 Jahre Mehr als 5 Jahre
C3 Mehr als 20 Jahre Nicht geeignet

Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.

Technische Spezifikation

KLICKEN SIE, UM DAS ETIKETTIERTE DIAGRAMM ANZUSEHEN

Artikelnummer Schraube 8.8 Trägerflanschdicke Stabhöhe Stabdicke Tragabstand Anziehmoment Schlüsselweite
Z T D W X
mm mm mm mm Nm mm
GF081) M8 3 - 19 22 - 38 5 - 10 19 - 48 5 6
GF10HDG2) M10 3 - 19 20 - 50 3 - 7 25 - 45 11 10
GF210HDG2) M10 3 - 19 19 - 40 3 - 6,5 30 11 10

1) Innensechskantschraube wird mitgeliefert.
2) Sechskantschraube wird mitgeliefert.

  Zur Bemessung nach Eurocode 3 (ETA 20/0919, DoP 014) gelten die charakteristischen Tragfähigkeiten.
