Trägerklemme für hohe Schublasten Typ CF

Klemme für hohe Schubbelastung. Hakt sich um die Flanschkante von Trägern, Winkel- und U-Eisen und verbindet Elemente ohne gegenüberliegende Flächen.

Technische Spezifikation anzeigen

Übersicht

Die Trägerklemme Typ CF wird verwendet, um schnell eine Stahlbauverbindung herzustellen, bei der die Flansche von Trägern, Winkel- oder U-Eisen in dieselbe Richtung weisen. Die Klemme für hohe Schublasten ist zur Verwendung in einer Zwei-Klemmen-Konfiguration vorgesehen, die um die Flanschkante gehakt wird. Die beiden Klemmen werden mit einer Schraube, einer Gewindestange oder einer anderen Montagekomponente mit Gewinde verbunden, um die Baugruppe zu vervollständigen. Typ CF kann auch mit unseren anderen Trägerklemmenprodukten für hohe Schublasten kombiniert werden, um eine Flanschkante mit der flachen Seite eines Stahlprofils zu verbinden. Hergestellt aus Sphäroguss, feuerverzinkt, für hohe Leistung und Korrosionsschutz.

Funktionen und Vorteile

  • Hakt sich um die Flanschkante, sodass Stahlprofile ohne gegenüberliegende Flächen verbunden werden können.
  • Ausgelegt für hohe Zug-, Schub- und kombinierte Belastungen.
  • Für parallele und bis 8° geneigte Flansche.

Zulassungen

Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.

Zwischen- und Kopfplatten

Diese Platten gewährleisten, dass die Klemmen und Schrauben in der korrekten Position zum Stahlträger gehalten werden. Zwischenplatten sind einfache Teile, die zwischen den beiden zu montierenden Profilen für korrekte Lochabstände zwischen den Schrauben sorgen. Kopfplatten sind einfache geschweißte Teile an Tragwerken, Konsolen oder Profilen, an denen Befestigungen mit Lindapter-Standardklemmen vorgenommen werden können. Für weitere Informationen können Sie das Datenblatt herunterladen.

Eigenschaften

  • Hergestellt aus Sphäroguss EN 1563.
  • Erhältlich in feuerverzinkter Ausführung.
  • Brandverhalten: A1 (Stahl).

Beständigkeit und Korrosionsschutz:

Korrosivitätsklasse Feuerverzinkter Stahl
C1 Mehr als 50 Jahre
C2 Mehr als 50 Jahre
C3 Mehr als 20 Jahre

Für C4- und C5-Korrosivitätsklassen, sprechen Sie uns bitte an.

Technische Spezifikation

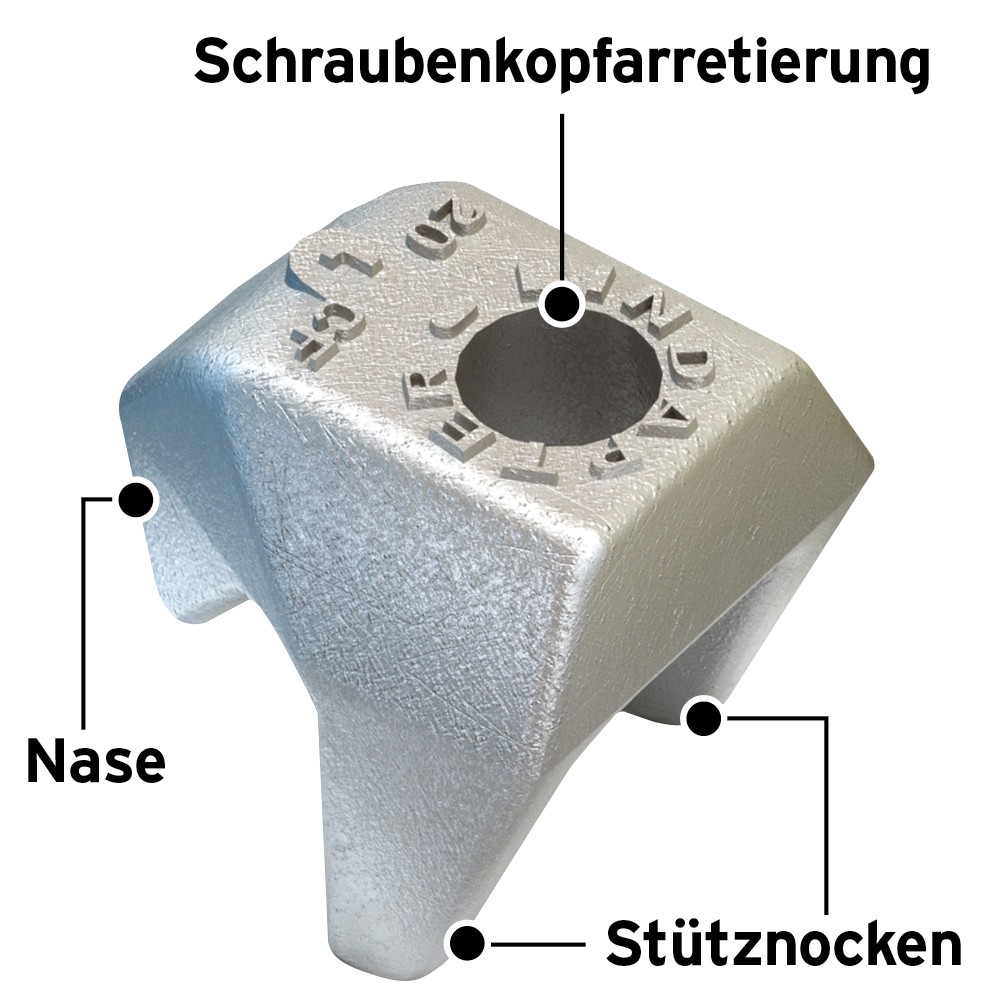

KLICKEN SIE, UM DAS ETIKETTIERTE DIAGRAMM ANZUSEHEN

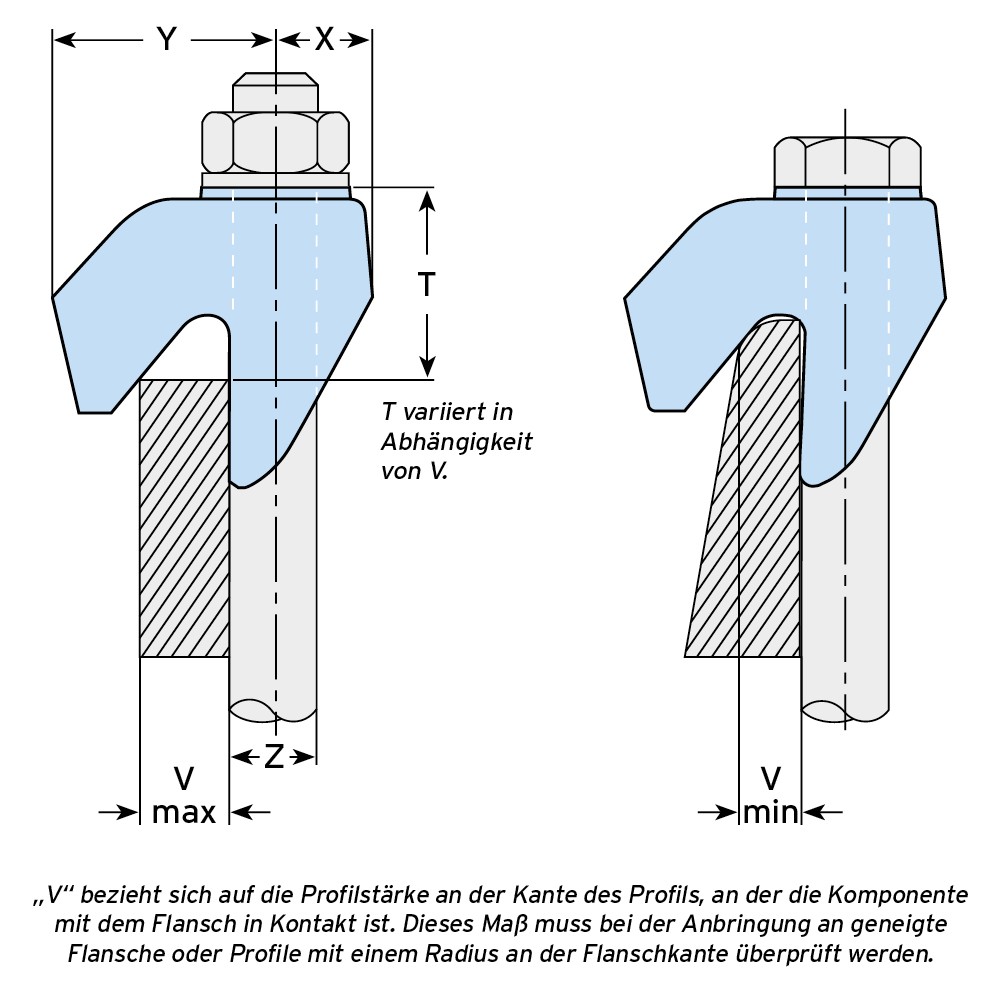

Zulässige Belastung Abmessungen
Artikelnummer Schraube 8.8 Z Zug / 1 Schraube (5:1 Sicherheitsfaktor) Schub1) / 2 Schrauben (2:1 Sicherheitsfaktor) Anziehmoment* Klemmbereich V Y X T Breite
Träger gestrichen2) Träger verzinkt
kN kN kN Nm mm mm mm mm mm
CF12 M12 8,5 3,4 3,9 90 6 - 13 32 14 21 - 29 46
CF212 M12 8,5 3,4 3,9 90 12 - 20 39 16 28 - 37 48
CF16 M16 16,0 8,0 10,0 240 8 - 16 44 18 25 - 33 56
CF216 M16 16,0 8,0 10,0 240 15 - 25 50 21 35 - 47 62
CF20 M20 26,3 13,0 16,0 470 10 - 19 53 22 30 - 41 65
CF220 M20 26,3 13,0 16,0 470 18 - 30 64 27 41 - 55 70
CF in Kombination mit anderen Lindapter-Klemmen
CF + A3) M12 5,8 0,9 0,9 69
CF + A3) M16 8,5 1,7 1,7 147
CF + A3) M20 14,7 3,0 3,0 285
CF + AF / AAF M12 8,5 3,4 3,9 90
CF + AF / AAF M16 16,0 8,0 10,0 240
CF + AF / AAF M20 26,3 13,0 16,0 470

1) Schubbelastung gegen Gleiten (Bewegung ab 0,1mm).
2) Gültig für Vorbereitungsgrad Sa 2 1/2 plus 75 μm Alkydzink phosphat-Grundierung.
3) Auch Typ B, Typ LR, Typ D2 und Typ BR ist möglich.

* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.

  Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 011) gelten die charakteristischen Tragfähigkeiten.
