Crapaud Type CF à haute résistance au glissement

Crapaud de fixation à haute résistance au glissement s’accrochant par-dessus l’aile des poutres, les angles et les rainures afin de relier des profilés métalliques opposés.

Voir les spécifications techniques

Introduction

Le crapaud de fixation Type CF est utilisé pour obtenir un système d’assemblage rapide de structure métallique lorsque les ailes des poutres métalliques, les angles ou les rainures sont opposés. Le crapaud haute résistance au glissement est conçu pour une configuration à deux crapauds, pour s’accrocher sur le bord de l’aile. Un boulon, une tige ou un autre produit fileté permet de relier les deux crapauds et de compléter l’assemblage. Le Type CF peut également être combiné à nos autres crapauds de fixation haute résistance au glissement (HSR) pour relier le bord d’une aile à la face pleine d’un profilé métallique. Fabriqué en fonte GS avec une finition galvanisée par immersion à chaud, il fournit des résultats hors pair en termes de performance et de protection anticorrosion.

Options et avantages

  • S’accroche au bord de l’aile pour permettre l’assemblage de parties opposées.
  • Haute résistance à la traction, au glissement et aux charges combinées.
  • Convient pour des ailes parallèles ou d’inclinaison maximale de 8°.

Homologation

Cliquez sur le logo d’une homologation pour télécharger le certificat ou le rapport.

Platines de positionnement et d’extrémité

Ces platines assurent le positionnement correct des crapauds et des boulons par rapport à la structure support. Les platines de positionnement sont de simples pièces fabriquées conçues pour s’intercaler entre les deux profilés à assembler afin de s’assurer que les boulons sont centrés correctement à la pose. Les platines d’extrémité sont de simples pièces fabriquées qui sont pré-soudées aux structures de soutien, aux consoles ou aux profilés, pour permettre l’assemblage à la structure support au moyen de crapauds standard Lindapter. Pour de plus amples informations, télécharger la fiche technique ci-dessous.

Propriétés

  • Fabriqué en fonte GS selon la norme EN 1563.
  • Disponible en finition galvanisée par immersion à chaud.
  • Réaction au feu : A1 (Acier).

Durabilité et protection anticorrosion :

Classe de corrosivité Acier galvanisé
C1 Plus de 50 ans
C2 Plus de 50 ans
C3 Plus de 20 ans

Pour les classes de corrosivité C4 et C5, n'hésitez pas à nous contacter.

Specification Technique

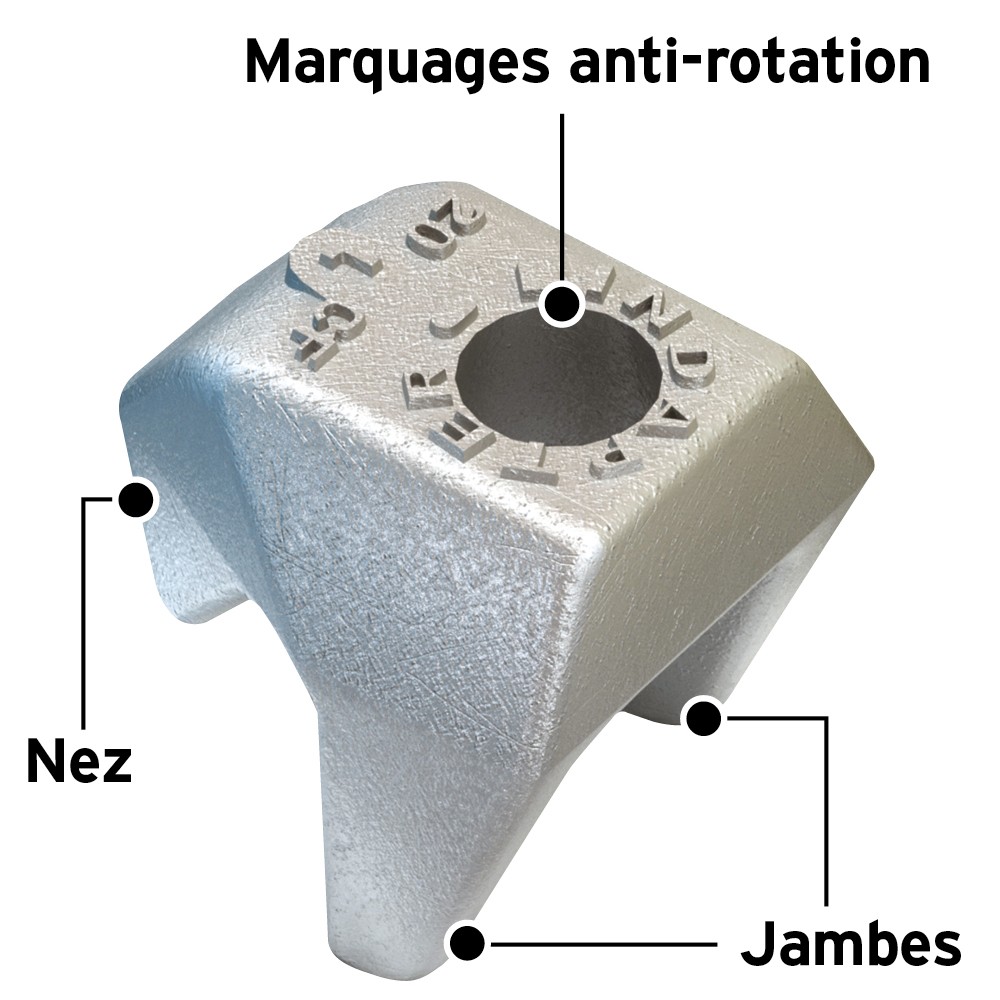

CLIQUER POUR LE DIAGRAMME ÉTIQUETÉ

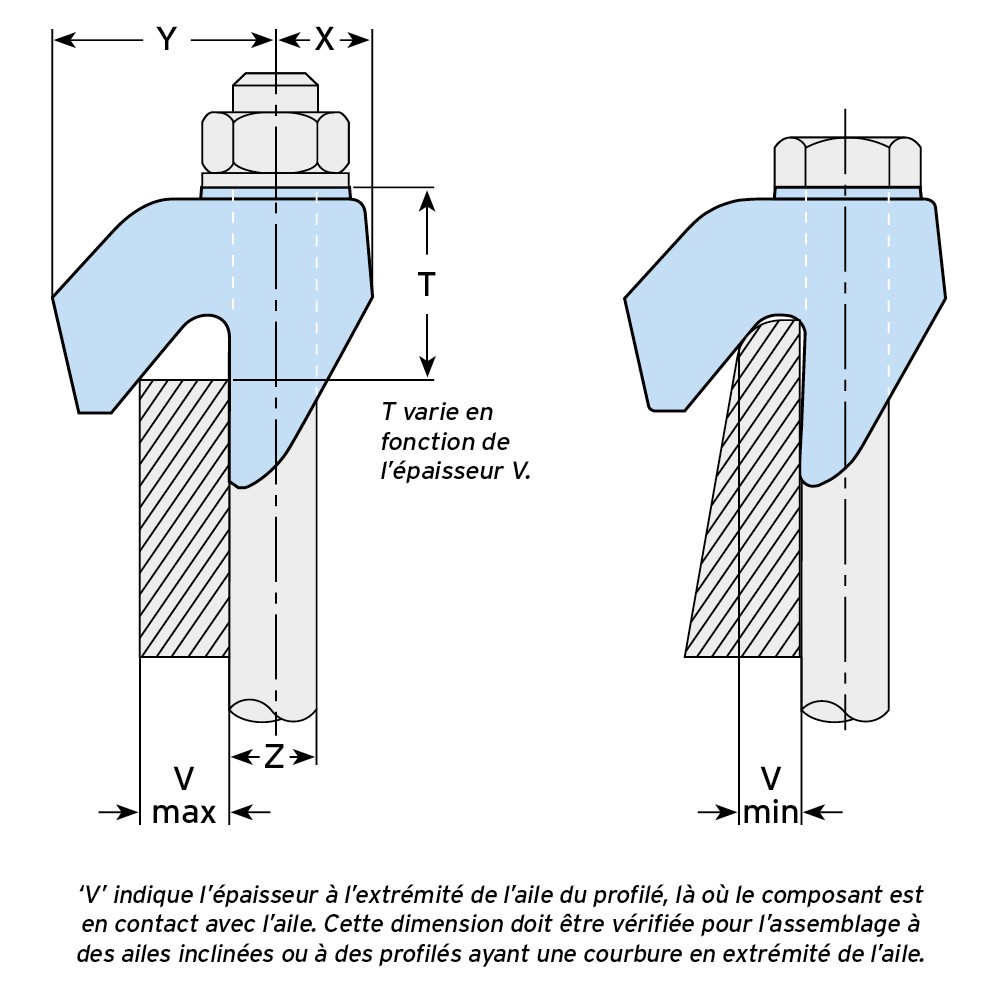

Charges utiles Dimensions
Code produit Boulon 8.8 Z Traction / 1 boulon (Coefficient de sécurité 5:1) Glissement1) / 2 boulons (Coefficient de sécurité 2:1) Couple de serrage* Plage de serrage V Y X T Largeur
Charpente métallique peinte2) Structure métallique galvanisée
kN kN kN Nm mm mm mm mm mm
CF12 M12 8,5 3,4 3,9 90 6 - 13 32 14 21 - 29 46
CF212 M12 8,5 3,4 3,9 90 12 - 20 39 16 28 - 37 48
CF16 M16 16,0 8,0 10,0 240 8 - 16 44 18 25 - 33 56
CF216 M16 16,0 8,0 10,0 240 15 - 25 50 21 35 - 47 62
CF20 M20 26,3 13,0 16,0 470 10 - 19 53 22 30 - 41 65
CF220 M20 26,3 13,0 16,0 470 18 - 30 64 27 41 - 55 70
Combinaisons CF avec d’autres crapauds de fixation Lindapter
CF + A3) M12 5,8 0,9 0,9 69
CF + A3) M16 8,5 1,7 1,7 147
CF + A3) M20 14,7 3,0 3,0 285
CF + AF / AAF M12 8,5 3,4 3,9 90
CF + AF / AAF M16 16,0 8,0 10,0 240
CF + AF / AAF M20 26,3 13,0 16,0 470

1) Les valeurs des résistances au glissement sont calculées pour un mouvement supérieur à 0,1 mm.
2) Charpente métallique grenaillée et peinte.
3) S'applique également au Type B, Type LR, Type D2 et Type BR.

* Les valeurs du couple de serrage sont basées sur des boulons / vis non lubrifiés et sans revêtement lubrifiant.

  Pour les résistances types de conception d’un assemblage selon l’Eurocode 3 (ETA 20/0921, DoP 011).
