Gelenk Typ SW

Gelenkiges Zubehörteil zur Verwendung mit Flanschklemme Typ FL Größe M10 für Abhängungen an geneigten Trägern.

Technische Spezifikation anzeigen

Übersicht

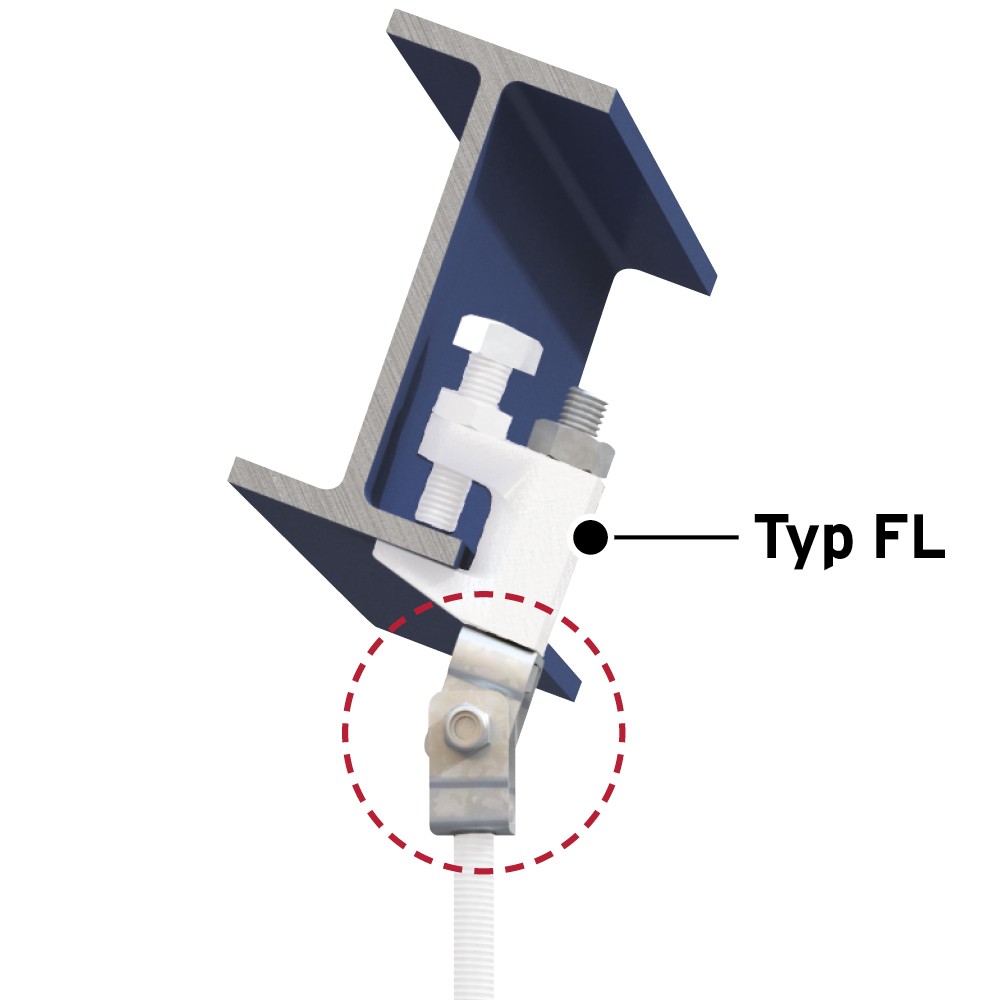

Typ SW ist ein gelenkiges Zubehörteil zur Verwendung mit der Flanschklemme Typ FL Größe M10 für Abhängungen an geneigten Trägern. Lieferung mit einer Stellschraube M10 x 90 mm (Festigkeitsklasse 8.8) und Mutter. Hergestellt aus hochlegiertem Stahl, galvanisch verzinkt.

Funktionen und Vorteile

  • Ermöglicht Abhängungen an geneigten Trägern.
  • Lieferung mit Stellschraube und Mutter.
  • Mit FM-Zulassung

Zulassungen

Klicken Sie auf ein Zulassungszeichen, um das Zertifikat oder den Bericht herunterzuladen.

Eigenschaften

  • Hergestellt aus hochlegiertem Stahl.
  • Lieferung mit verzinkter Oberfläche.

Technische Spezifikation

KLICKEN SIE, UM DAS DETAIL ANZUSEHEN

Zulässige Belastung (4:1 Sicherheitsfaktor) Abmessungen
Artikelnummer Gewindestange Zug Max. Neigung Schwenkbereich Anziehmoment U R Breite mit Schraube V
kN Nm mm mm mm
SW10 M10 2,4 18° 360° 11 45 25 35

Schneller zu montieren

Kein Bohren oder Schweißen!

Unabhängige Zulassungen

Gute Gründe für die Produkte von Lindapter

  • Zeit- und Kostenersparnis

    Zeit- und Kostenersparnis

    Durch Trägerklemmen lassen sich Stahlprofile ohne aufwändiges Bohren und Schweißen verbinden.

  • Sichere Verbindungen

    Sichere Verbindungen

    Bohr- und Schweißarbeiten auf der Baustelle werden vermieden, d. h. keine Schweißgenehmigung erforderlich und höhere Baustellensicherheit.

  • Hohe Festigkeit

    Hohe Festigkeit

    Lindapter-Klemmen bestehen aus hochfesten Werkstoffen und widerstehen hohen Belastungen und rauen Umgebungen.

  • Branchenführende Zulassungen

    Branchenführende Zulassungen

    Lindapter ist bekannt für Sicherheit und Zuverlässigkeit und hat zahlreiche entsprechende Zulassungen erworben.

  • Justierbar

    Justierbar

    Präzise Justierung durch Verschieben der Stahlprofile, bevor sie durch Anziehen der Kreuzverbindung fixiert werden.

  • Kostenloses Verbindungsdesign

    Kostenloses Verbindungsdesign

    Die erfahrenen Ingenieure von Lindapter können kostenlos maßgeschneiderte Verbindungen nach kundenseitigen Angaben zeichnen.
